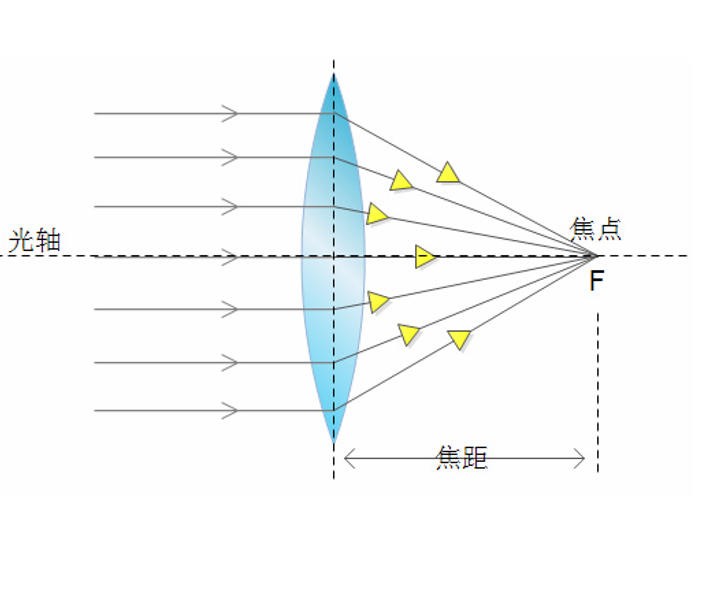

在光學系統中，中心偏（也稱透射偏心）指的是透鏡或光學系統的光軸（理想的光線傳播路徑）與其幾何軸（透鏡外圓所定義的機械安裝軸線）之間的偏差。簡單理解就是透鏡有一個“精神軸”（光軸）和一個“肉體軸”（幾何軸），當兩者不重合時，就產生了中心偏。

1.中心偏的兩種基本形態

中心偏并非單一形態，它通常表現為偏心與傾斜兩種誤差的組合：

實際生產中，這兩個誤差往往同時存在，并可能相互補償或疊加。

2.中心偏的產生原因

中心偏主要由加工和裝配兩個環節引入：

加工誤差（定心不良）：在透鏡磨邊時，若未能使光軸與幾何外圓精確重合，透鏡會呈現楔形或偏心形態。

裝配誤差（鏡筒裝調偏差）：即使每個鏡片單獨合格，組裝到鏡筒時也可能因機械間隙、螺紋精度、壓圈壓力不均等因素，導致光軸偏離鏡筒的幾何軸線。

3.中心偏會帶來什么后果？

即便微米級或角秒級的中心偏，也會對光學系統產生明顯的負面影響：

像差增加：引入額外彗差、像散、場曲，降低成像清晰度與對比度。

分辨率下降：調制傳遞函數（MTF）在不同視場顯著降低。

光斑畸變：點擴散函數（PSF）非對稱，能量分布異常。

系統性能不一致：中心與邊緣像質差異增大，影響測量或?qū)ξ痪取?/p>

對于高精度應用（如光刻物鏡、星敏感器、顯微物鏡），中心偏是決定系統極限性能的關鍵指標之一。

4.如何檢測中心偏？

專業光學偏心儀是主要檢測設備，原理是讓透鏡旋轉，觀察像點或反射光斑的軌跡跳動，并反算出偏心與傾斜量。常用方法包括：

5.如何控制與修正中心偏？

5.1制造階段：定心與磨邊

在透鏡冷加工中，通過定心磨邊工藝，使透鏡幾何軸線與光軸強制重合，將偏心控制在公差范圍內。

5.2裝配階段：主動調整

機械補償：在鏡筒內設計偏心環、調節螺釘或可動鏡座，通過微調鏡片徑向位置或傾斜來修正中心偏。

旋轉配像：對存在殘余偏心的鏡片，找到其最低偏心方位進行裝配，使多鏡片系統的偏心相互抵消（主動補償）。

6.不同產品的典型中心偏允許值

中心偏的公差因應用領域而異，以下是常見參考范圍：

中心偏（透射偏心）是衡量光學系統機械軸與光軸一致性的核心參數，由偏心距和傾斜角兩個維度描述。它源于加工與裝配誤差，會導致像差劣化、分辨率下降，必須通過精密的定心磨邊和主動裝調工藝進行控制。在高精度光學領域，中心偏往往是決定產品能否達到設計性能的“隱形殺手”，也是評測光學質量的關鍵指標之一。
