礦用粉塵濃度測量儀是專門用于煤礦、金屬與非金屬礦山等爆炸性環境中，實時監測空氣中懸浮顆粒物濃度的安全監測設備。這類儀器通常采用光散射法作為核心測量原理，具有響應速度快、可直讀濃度、便于攜帶等特點，是礦山職業健康防護和粉塵爆炸預防的關鍵監測工具。

（圖源網絡，侵刪）

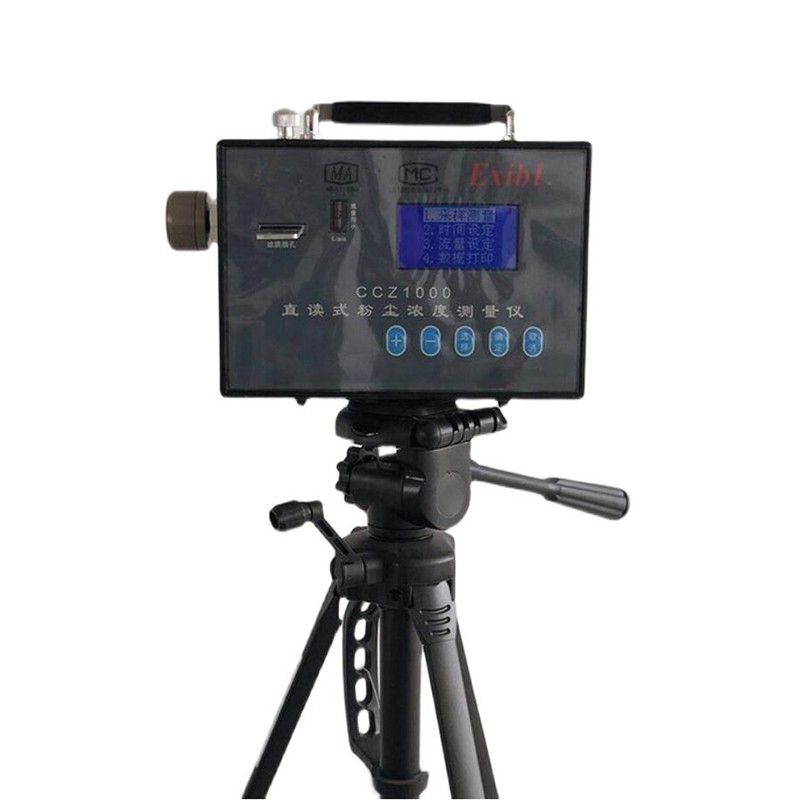

礦用環境對儀器提出特殊要求：必須符合本質安全型防爆標準，能夠耐受井下高濕度（可達95%RH以上）、高粉塵濃度、溫度變化大（-20℃~+60℃）等惡劣工況，并在復雜的背景光干擾下保持穩定測量。目前主流的礦用直讀式粉塵濃度測量儀（如CCHZ-1000系列、GCG1000型等）均采用激光散射原理，其光學系統由多種鏡片組成，共同構成了從光發射到光接收的完整通道。

一、光學系統構成與工作原理

1.光散射法測量原理

當一束平行光照射到粉塵顆粒時，顆粒會向各個方向散射光能。在固定角度下測量散射光強，經過標定后可反推顆粒物的質量濃度。

2.典型光學系統結構

礦用粉塵儀的光學系統分為三個功能模塊：

光源模塊：半導體激光器+準直透鏡（將發散光轉化為平行光束）

散射光收集模塊：收集透鏡（會聚散射光）+濾光片（波長選擇）+光電探測器

氣路與光學隔離模塊：保護窗片（隔離氣室與光學腔體）+光陷阱（吸收直射激光）

光路流程：激光器→準直透鏡→保護窗片→測量氣室（含塵氣流）→保護窗片→濾光片→收集透鏡→光電探測器

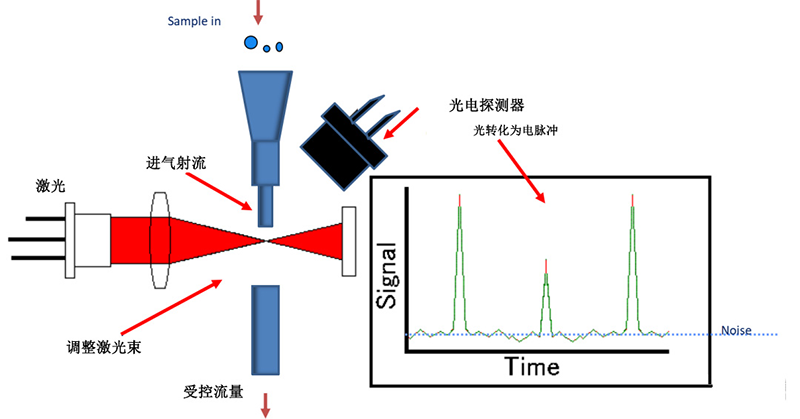

（粉塵檢測儀原理）

二、光學鏡片分類與功能解析

1.準直透鏡

功能：將激光二極管的發散光轉化為平行光束，形成均勻的照明光斑。

技術要點：采用非球面透鏡校正球差，數值孔徑需大于激光器發散角。礦用環境下優先選用玻璃材料以抵抗濕熱老化，鏡片固定結構需具備抗震能力，避免光斑偏移。

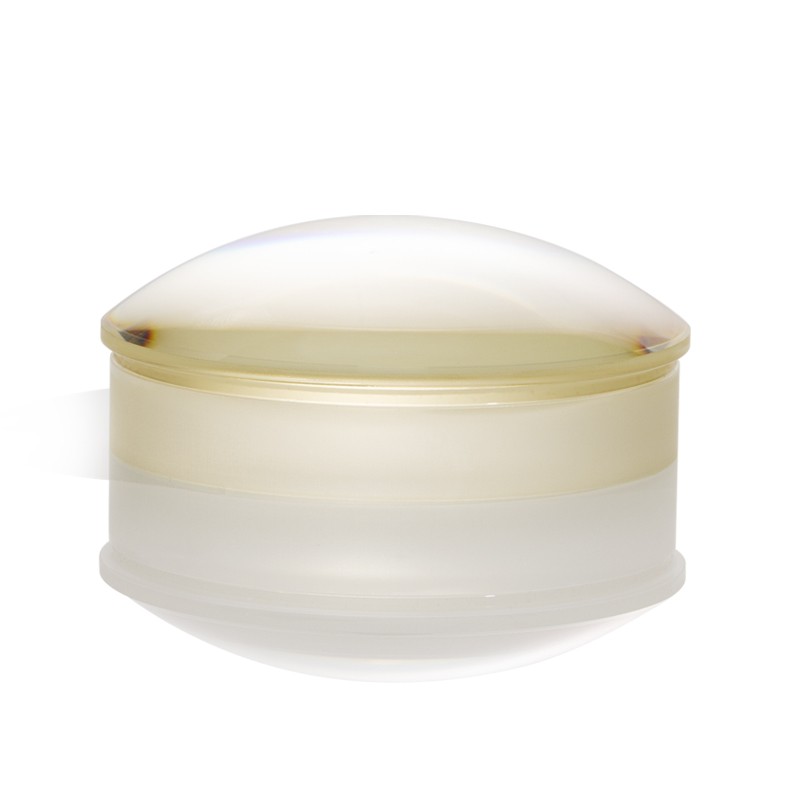

（聚焦透鏡）

2.聚焦/收集透鏡

功能：將粉塵顆粒產生的散射光會聚到光電探測器光敏面，收集效率直接決定儀器靈敏度。

技術要點：數值孔徑0.3~0.5以收集更大角度散射光，焦距10mm~30mm。礦用環境下需鍍制憎水膜層，防止水霧導致透過率下降。

3.濾光片

功能：波長選擇，實現信號與噪聲的光譜域分離，是抑制環境光干擾的關鍵元件，目前主流波段為780nm、808nm，一些新的型號我980nm。

礦用特殊要求：

溫漂系數≤0.02nm/℃，與激光器溫漂特性匹配

截止深度OD≥4，有效抑制礦燈等環境光干擾

封裝在探測器組件內部，與氣室隔離防污

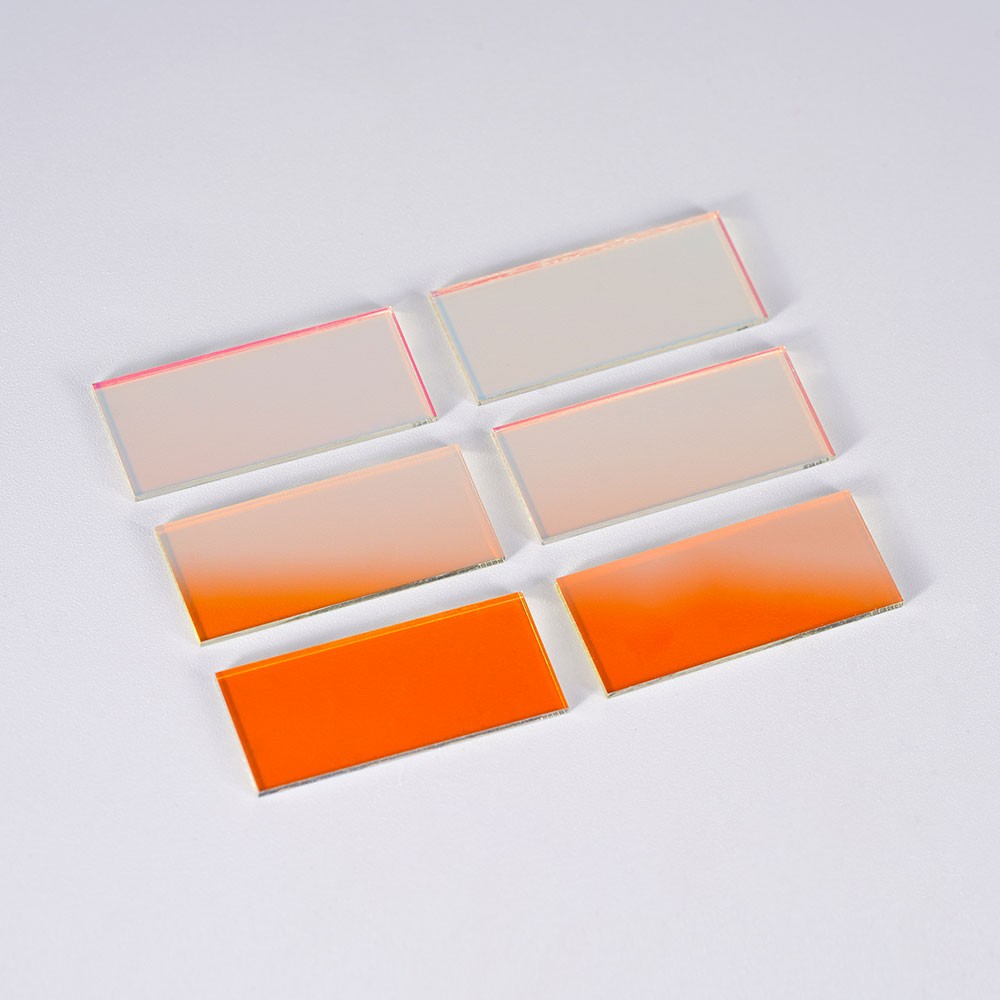

（NBP780窄帶濾光片）

4.保護窗片

功能：隔離測量氣室與光學腔體，防止粉塵、水霧進入內部污染鏡片。

技術要點：激光波長處透過率≥95%，雙面增透膜，面形精度λ/4。

礦用特殊要求：

憎水憎油鍍膜，減少污染物附著

表面電阻≤1×10?Ω，防靜電引燃

可拆卸設計，便于井下現場清潔

雙窗片冗余結構，防止單窗片破損導致光學系統暴露

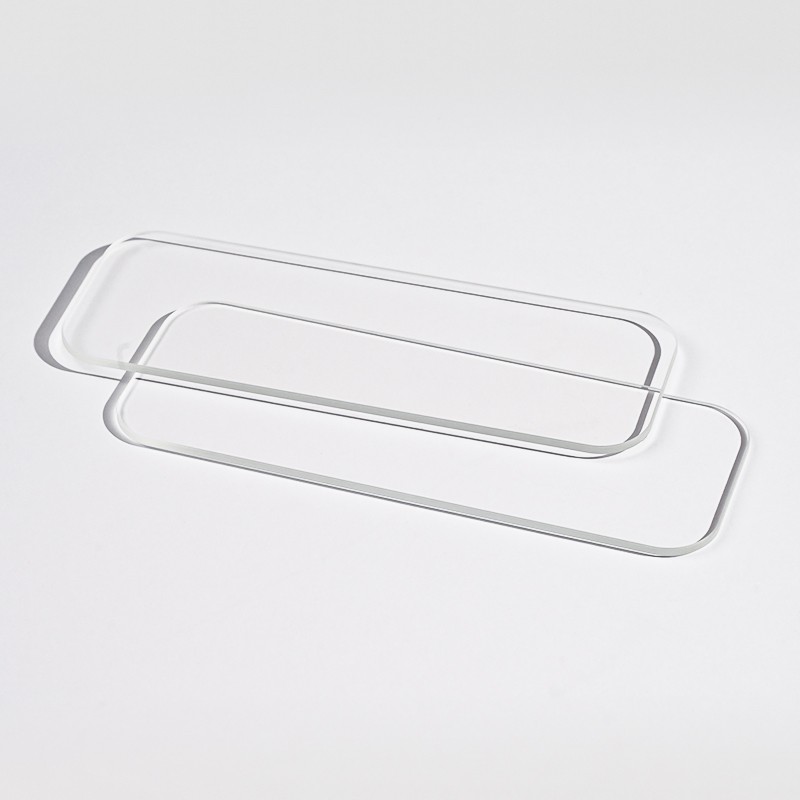

（光學防護窗口片）

5.光陷阱/消光器

功能：吸收穿過氣室的直射激光，防止反射形成雜散光干擾。

設計要點：錐形吸光腔體配合黑色吸光涂層，保護窗片傾斜5°~10°安裝使反射光偏離光路。礦用環境下需避免粉塵堆積形成二次反射源。

三、礦用環境對光學鏡片的特殊要求

1.防塵與防污

所有光學鏡片（除保護窗片外）封裝在密封光學腔內，防護等級IP65以上。保護窗片鍍制疏水疏油膜層（接觸角≥100°），可現場清潔。

2.防爆與安全

鏡片固定架采用阻燃材料（PEEK、聚四氟乙烯），通過垂直燃燒試驗。暴露在外的保護窗片具備抗靜電性，鏡片通過7J沖擊試驗不得破裂。

3.環境適應性

溫度：工作溫度-20℃~+60℃，濾光片中心波長漂移需與激光器匹配

濕度：40℃、95%RH濕熱試驗96小時，無起霧、無脫膜

-振動：10Hz~150Hz、2g掃頻振動，鏡片無松動偏移

4.長期穩定性

膜層附著力通過膠帶剝離試驗，透過率年衰減≤3%，激光照射區域膜層耐受10000小時以上。

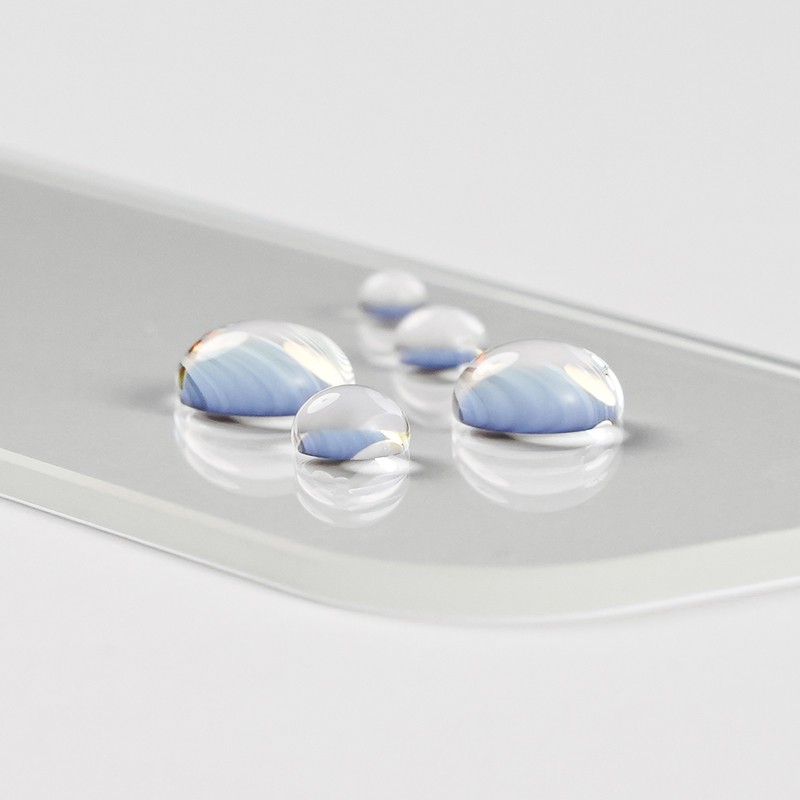

（光學防水鍍膜）

四、鏡片系統集成與故障分析

鏡片組間的匹配關系

典型故障模式

礦用粉塵濃度測量儀的光學鏡片系統——包括準直透鏡、收集透鏡、濾光片、保護窗片和光陷阱——共同構成了從光發射到光接收的完整通道。各鏡片在系統中分工明確、協同工作，任何一個的性能退化都會影響整機表現。在礦用這一特殊場景中，光學鏡片不僅要滿足常規光學性能，還需具備防塵、防潮、抗振動、阻燃、抗靜電等特殊能力。系統集成層面，各鏡片之間的參數匹配比單個鏡片的性能指標更為重要。

因此，在礦用粉塵濃度測量儀的設計、選型與維護中，光學鏡片系統應被視為與電路系統同等重要的核心模塊。對其功能特性的充分理解，是確保儀器在礦山環境下長期穩定運行的關鍵保障。
