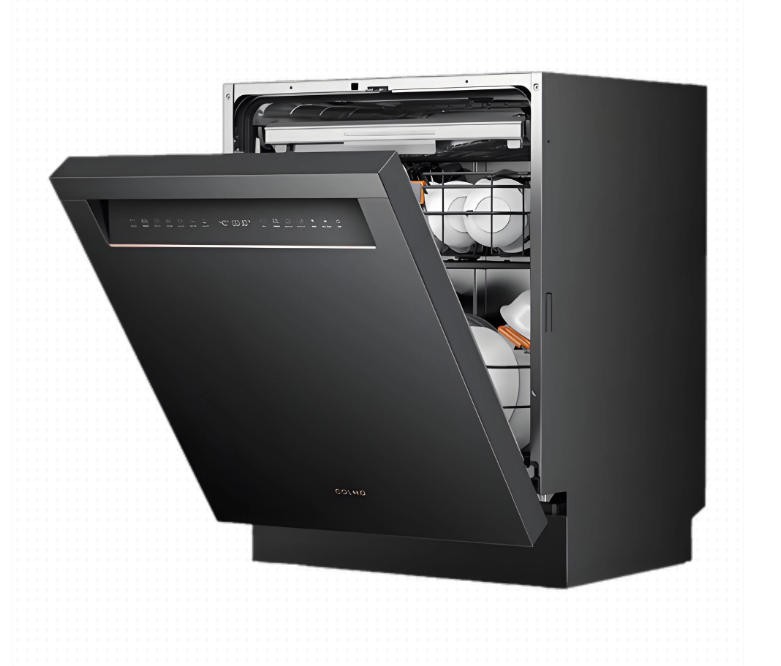

智能家電的發展，隨著科學技術的發展，現階段下，洗碗機已從單純的“噴淋+烘干”設備，逐漸演變?yōu)榧啥喾N傳感與成像技術的智能終端。當下各種高端洗碗機普遍具備自動洗、污濁度感應、甚至遠程監控等功能，而這些智能化能力的實現，往往依賴于隱藏在機器內部的光學系統。

在消費端，洗碗機中可見的透明部件多為耐高溫塑料制成的觀察窗或燈罩；而在技術研發與供應鏈層面，真正的光學元件——如透鏡、反射鏡、棱鏡等，已經廣泛應用于傳感器模組、攝像頭模塊以及生產檢測設備之中。

一、光學鏡片在洗碗機中的三大核心應用

1.1 濁度傳感器：微型光路中的反射鏡

濁度傳感器是實現洗碗機“自動洗”功能的核心部件。它安裝在循環水路中，通過檢測水的透光率變化來判斷餐具的臟污程度，從而自動調整洗滌時長和用水量。

要實現精準檢測，傳感器需要讓光線在水中走過足夠長的路徑，以獲取明顯的信號差異。然而，洗碗機內部空間有限，水路管道直徑通常只有幾厘米。如何在狹小體積內實現足夠的光程？答案是通過反射鏡來折疊光路。

在微型濁度傳感器內部，工程師利用反射鏡讓紅外光在傳感器腔體內多次反射，從而將有效光程延長數倍，而傳感器整體尺寸卻保持小巧。這一設計中，反射鏡的光學性能直接決定了檢測的準確性。

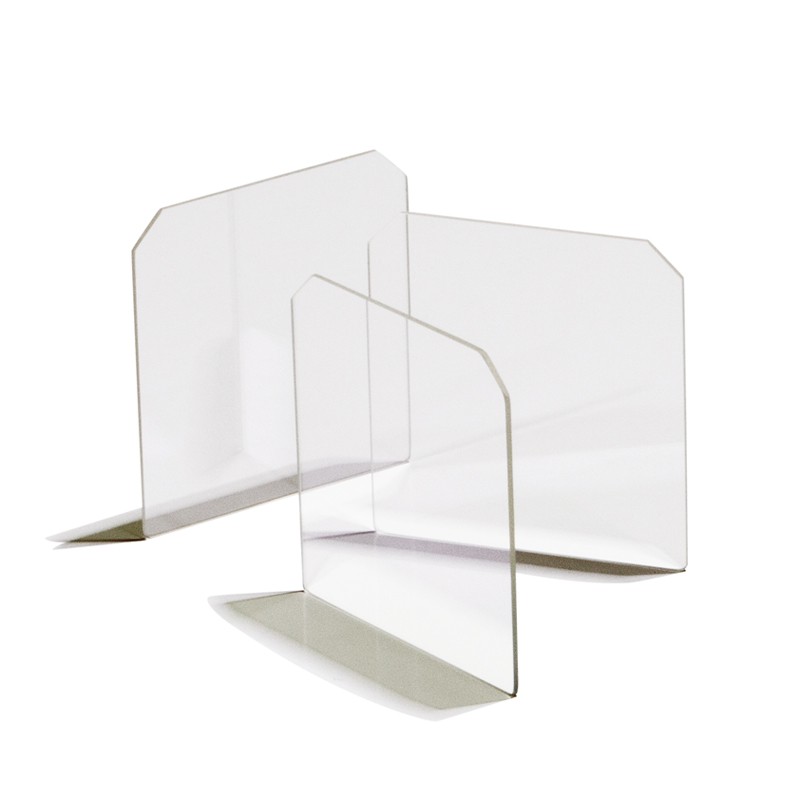

（反射鏡）

 1.2 視覺識別模組：隱藏式成像系統

部分高端洗碗機內置了攝像頭，用于拍攝洗滌過程，甚至通過AI圖像識別判斷餐具擺放是否遮擋噴臂、是否存在頑固污漬等。

由于洗碗機內膽在工作時處于高溫、高濕、強噴淋的惡劣環境，攝像頭模組無法直接暴露其中。工程上通常采用潛望式結構：攝像頭本體藏在門體或內膽的夾層隔熱區內，僅留一個微型窗口，通過反射鏡將視野“轉折”到洗滌倉內。這種設計既保護了精密電子元件，又實現了觀察功能。

 1.3 光學水位檢測：替代機械浮子的新方案

傳統洗碗機多采用機械式浮子水位開關，但存在卡滯風險，且占用空間較大。近年來，部分高端機型開始采用光學棱鏡反射式水位傳感器。其原理是利用光在空氣與水中的折射率差異：當水位未到達檢測點時，光路通過棱鏡全反射返回接收器；當水位淹沒棱鏡時，折射條件改變，接收器信號減弱，從而判斷水位。這類傳感器同樣依賴精密的光學元件來實現穩定的檢測。

（棱鏡）

二、光路折疊設計中的關鍵挑戰

在上述應用中，反射鏡是實現光路折疊的核心元件。當設計需要在有限空間內通過多次反射來延長光程或改變光路方向時，有幾個關鍵挑戰需要克服。

第一，反射次數多導致光信號衰減。 在微型傳感器中，光線往往需要反射3~4次甚至更多。若反射鏡的反射率不足，經過多次反射后信號衰減嚴重，可能導致傳感器誤判或攝像頭成像昏暗。因此，選用高反射率的光學元件成為必然要求。

第二，環境條件嚴苛。 洗碗機內部溫度可達70℃以上，濕度接近飽和，且存在堿性洗滌劑的化學腐蝕。普通光學元件在這種環境下容易出現性能退化，這就要求所選用的反射鏡具備良好的耐環境能力。

第三，長期可靠性要求高。 家電產品的設計壽命通常為5-10年，光學元件需要在全生命周期內保持穩定的光學性能，不能因環境侵蝕而導致信號漂移或成像質量下降。

這些挑戰共同指向了一個方向：在洗碗機這類惡劣環境家電中，光路折疊設計需要選用兼具高反射率與高穩定性的光學元件。在實際工程中，鍍有介質多層膜的反射鏡（如藍膜反射鏡）因其反射率可達99%以上、且介質膜層化學性質穩定，成為此類應用的常見選擇。

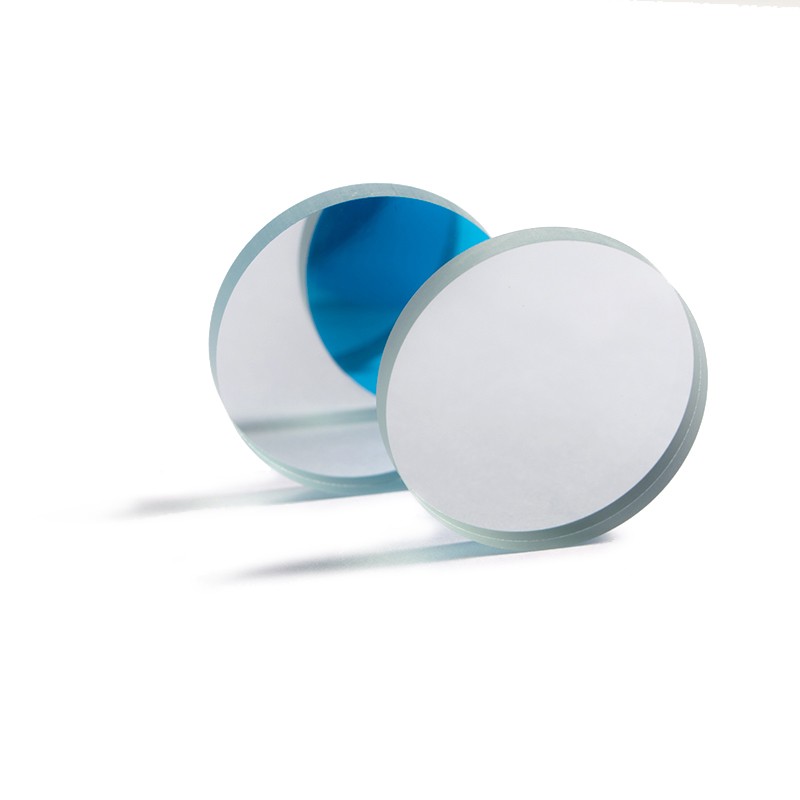

（藍膜反射鏡）

三、光路折疊設計的典型應用實例

以某款高端洗碗機的微型濁度傳感器為例，其光路設計如下：

傳感器整體尺寸僅約3cm × 2cm × 1.5cm

內部包含一個紅外LED發射端、一個接收端，以及兩片微型反射鏡

光路從發射端出發，經第一片反射鏡折轉90°，穿過檢測水路，再經第二片反射鏡折轉，最終到達接收端

實際光程約為傳感器長度的3倍，而整體體積僅為直線布置方案的1/4

這一設計使得傳感器能夠在不占用額外空間的前提下，獲得足夠的光程來實現精準檢測。類似的設計思路也應用于高端洗碗機的攝像頭模組中。通過反射鏡將光路折疊，攝像頭本體可以安裝在隔熱層內部，僅通過一個微型窗口采集圖像，既保證了成像質量，又解決了電子元件耐高溫的問題。

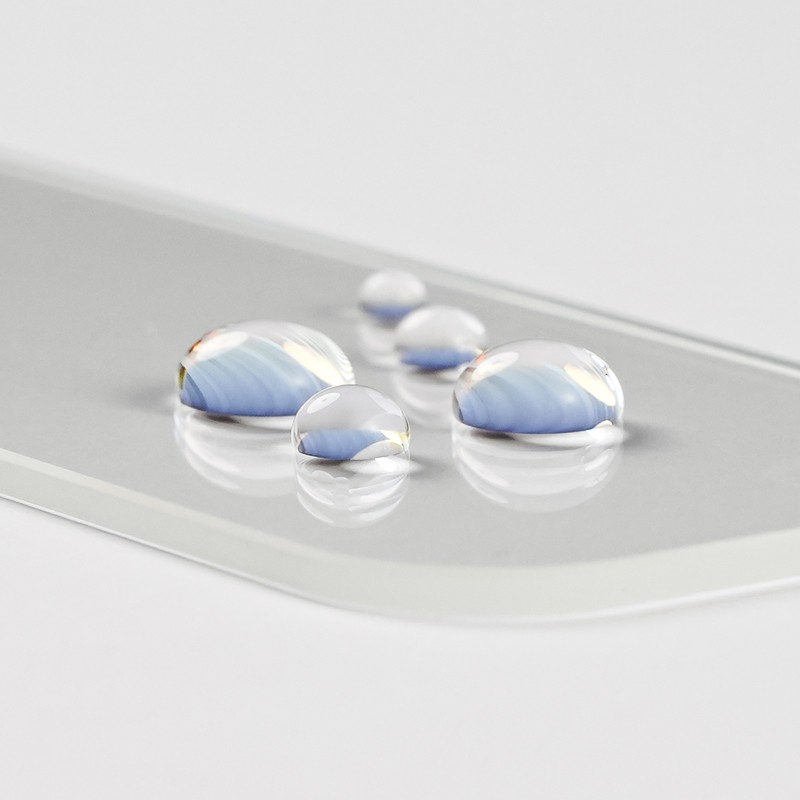

（防水窗口片）

四、光學元件在家電領域的應用趨勢

光學鏡片在洗碗機中的應用并非孤例。隨著家電產品智能化程度的提升，光學傳感技術正在越來越多地進入傳統家電領域：

洗衣機中用于檢測衣物臟污度的光學傳感器

冰箱中用于食材識別和新鮮度檢測的光學系統

吸油煙機中用于煙霧濃度檢測的光學元件

這一趨勢對光學元件供應商提出了新的要求：家電產品對成本敏感，但對可靠性和壽命的要求并不低于工業設備；同時，家電內部空間有限，對元件的微型化有持續需求。高反射率、耐環境、可定制化的光學元件正因此在這一市場中找到了應用空間。

在洗碗機的濁度傳感器、視覺識別系統、光學水位檢測等應用中，反射鏡通過折疊光路實現了傳感器微型化，使得洗碗機能夠在有限空間內集成更多智能功能。隨著家電智能化浪潮的推進，洗碗機正從單純的“清洗工具”演變?yōu)榫邆涓兄?、判斷能力的智能終端，光學傳感技術將在這一進程中扮演越來越重要的角色。
