隨著電網規模擴大與智能化水平提升，傳統人工巡檢方式已難以滿足高壓輸電線路高效、安全運維的需求。搭載于直升機或無人機的紅外吊艙，通過非接觸式熱成像技術，實現了對輸電線路發熱缺陷的遠距離、快速、精準檢測。光學鏡片作為紅外吊艙的“眼睛”，其系統性能直接決定了成像質量與診斷能力。

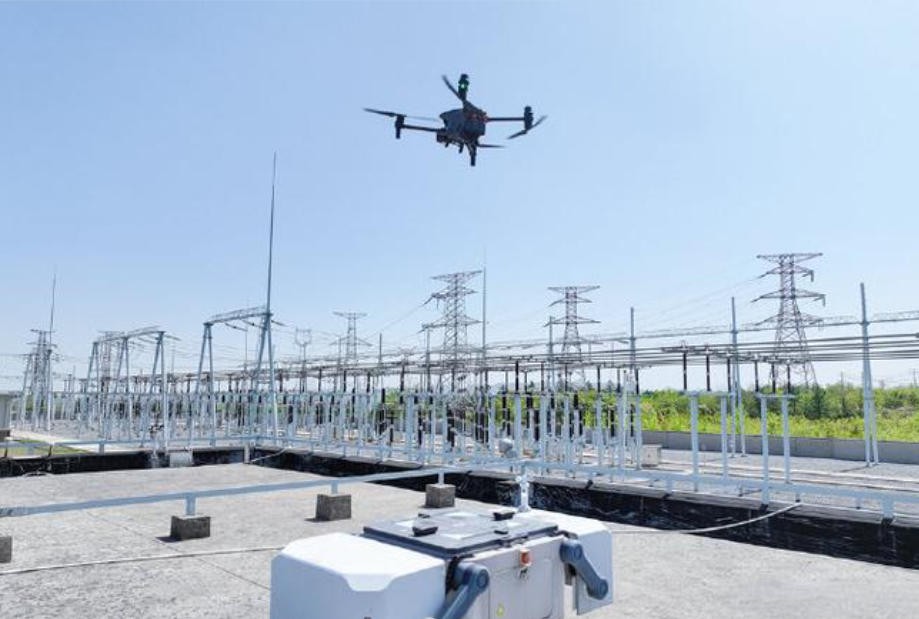

（圖源網絡，侵刪）

一、應用介紹：紅外吊艙在電網巡檢中的核心作用

電網巡檢紅外吊艙是一個集成了中波或長波紅外熱像儀、高精度穩定平臺、圖像處理系統的空中檢測平臺。其核心任務是識別因電氣連接不良、負載過高、材料老化等引起的異常溫升點，即“熱缺陷”。

主要檢測目標包括：

導線連接件：線夾、接續管、耐張線夾等因接觸電阻增大導致的過熱。

絕緣子：低值或零值絕緣子因泄漏電流增大而產生的發熱。

電氣設備：隔離開關觸點、變壓器套管、避雷器等設備的異常發熱。

部件損耗：導線斷股、腐蝕等引起的局部電阻變化。

光學鏡片作為紅外輻射進入傳感器的第一道關口，其透射率、像差校正、環境適應性等指標，是保障在復雜空中環境下（如振動、溫差、塵霧）獲取穩定、清晰、準確熱像圖的基礎。

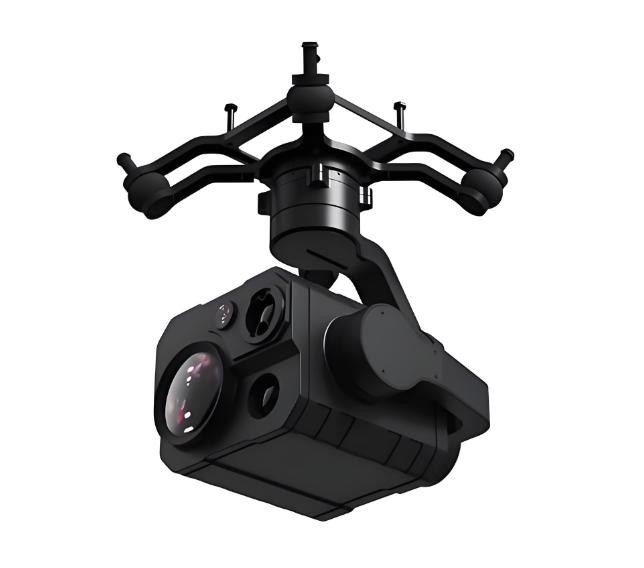

（光電吊艙）

二、光學原理：紅外熱成像與光學聚焦

紅外熱成像基于普朗克黑體輻射定律。所有高于絕對零度的物體都會向外輻射紅外線，其輻射能量密度與波長的分布關系取決于物體表面的溫度和發射率。電網設備的熱缺陷通常表現為局部溫度升高，從而使其在特定紅外波段的輻射能量顯著增強。

光學鏡片系統的作用是：

收集輻射：接收從目標場景發射出的微弱紅外輻射能量。

聚焦成像：將收集到的輻射能量會聚到紅外焦平面探測器（FPA）上，形成與目標空間分布對應的紅外圖像。

光譜濾波：通過鏡片本身的材料特性或附加濾光片，選擇特定波段的紅外輻射透過，抑制背景干擾。

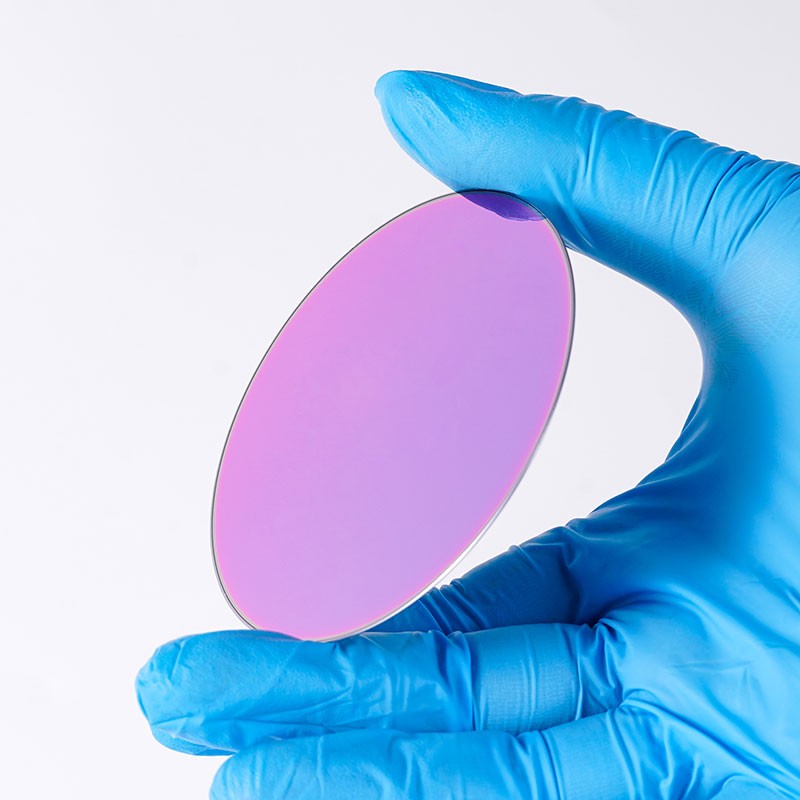

（紅外硅片）

三、作用分析：光學鏡片在巡檢任務中的關鍵影響

決定探測距離與空間分辨率：鏡頭的焦距和口徑決定了系統的角分辨率。長焦距鏡頭可在更遠距離上分辨細小目標（如單個絕緣子片），但視場角較小；大口徑鏡頭能收集更多光能，提升信噪比，適用于遠距離或低對比度目標探測。

影響測溫精度與靈敏度：鏡片的透射率直接影響到達探測器的輻射能量。高透射率鏡片能提升系統信噪比，使系統能分辨更小的溫差（NETD更低），準確量化故障點的溫升值。

保障環境適應性：電網巡檢面臨雨、霧、塵、晝夜溫差等挑戰。光學鏡片需具有優異的環境穩定性（硬度、耐腐蝕性）和防霧防塵鍍膜，確保在惡劣條件下性能不衰退。

抑制雜散輻射：精密的光學設計和鏡筒內部消光處理，能有效抑制系統內部和太陽散射等外部雜散輻射，避免產生偽熱像，提升圖像對比度和測溫準確性。

四、光學鏡片類型與材料詳細分析

紅外光學鏡片材料的選擇主要取決于其在工作波段內的高透射率、低折射率溫度系數（dn/dT）、高機械強度及可加工性，由于紅外熱像應用場景在相關管制范圍內，使用廠家也需按照需要辦理相關許可證或向主管部門報備，供應商也會嚴格核查買方資質及用途。

主流鏡片材料（應用需要提前報備）及應用：

單晶鍺（嚴格管制材料）

波段：2-14μm，尤其在3-5μm和8-12μm窗口具有極高透射率（>45%）。

特性：折射率高（~4.0），易于設計消像差鏡頭；硬度高，耐磨損；但dn/dT極大（~400×10??/°C），溫度劇烈變化易導致熱離焦，需在系統中進行熱補償設計。

應用：是中波紅外（MWIR）鏡頭最常用的材料，適用于大多數電網巡檢吊艙（工作于MWIR波段）。

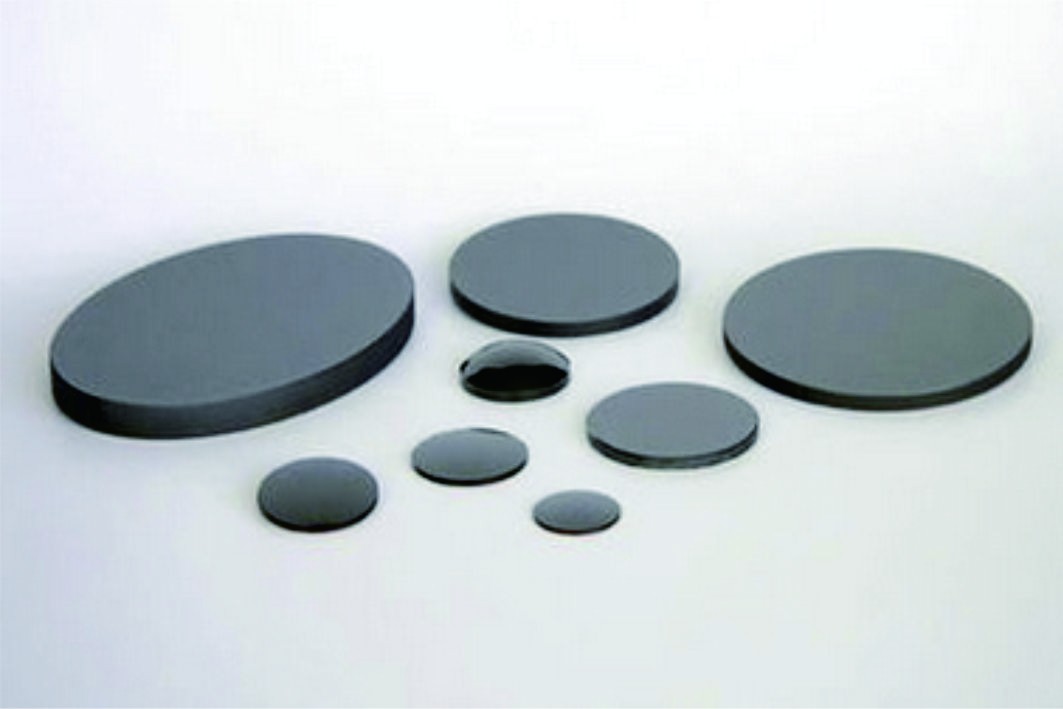

（光學鍺鏡片）

硫化鋅（管制材料）

波段：0.4-12μm，寬帶透射。

特性：dn/dT較小，熱穩定性優于鍺；硬度較低，需加保護膜；可采用化學氣相沉積法制備，可做大尺寸鏡片。

應用：常用于多光譜系統或作為保護窗口。其多光譜特性有利于與可見光相機共光路設計。

硒化鋅（管制材料）

波段：0.5-20μm，透射波段最寬。

特性：透射率極高，吸收損耗極小；dn/dT為負值；質地較軟，易劃傷。

應用：適用于高性能、高激光損傷閾值的系統，常作為紅外鏡頭中的關鍵透鏡或輸出窗口。

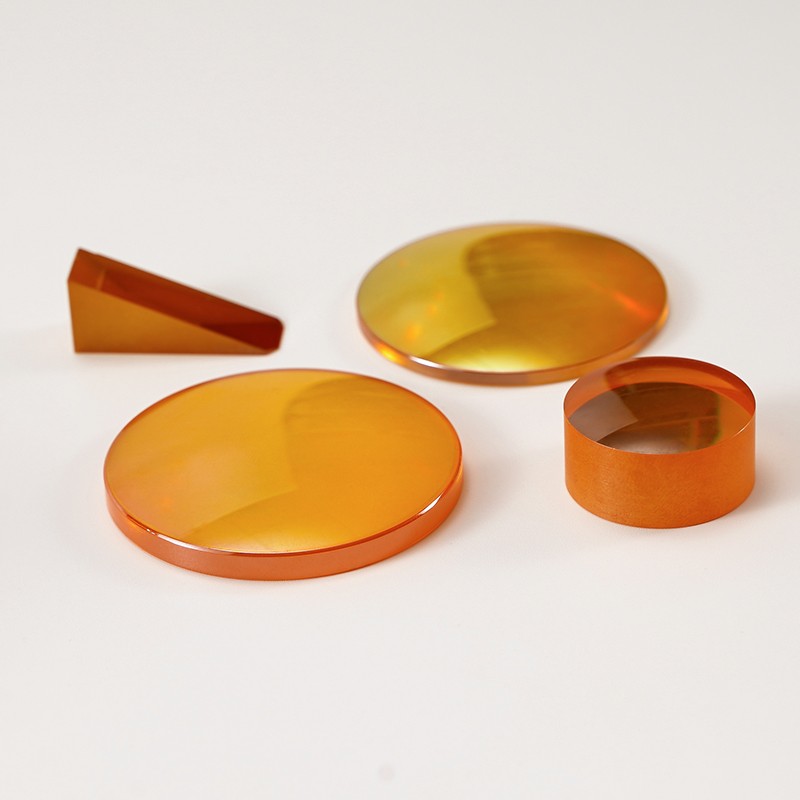

（硒化鋅）

硫系玻璃（已進入管制視野）

波段：根據配方不同，覆蓋3-12μm。

特性：可模壓成型，適合低成本、大批量生產非球面鏡片，能有效簡化系統結構、減小體積重量；dn/dT可調。

應用：在輕量化、小型化無人機吊艙中應用前景廣闊。

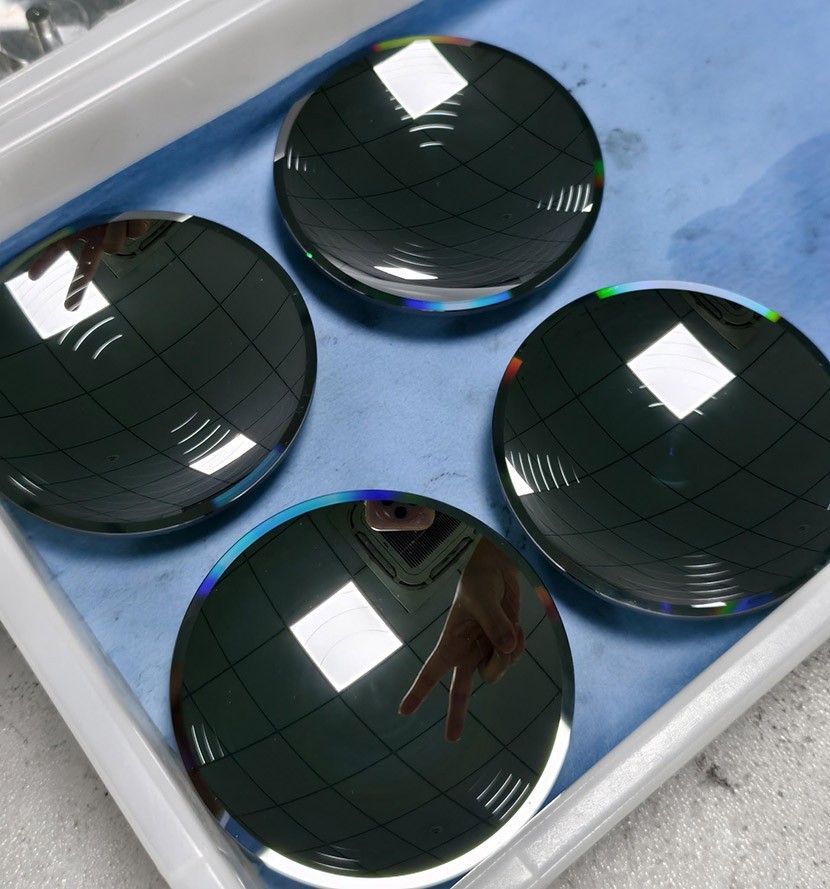

（硫系玻璃）

鏡片設計與鍍膜技術：

非球面與衍射光學元件：廣泛用于校正球差、像散，減少鏡片數量，從而減輕重量、提升透光率、降低成本。

增透鍍膜：在鏡片表面鍍制多層介質膜，可將單面反射損失從30%以上降至1%以下，顯著提升系統整體透射率和信噪比。針對電網巡檢中可能遇到的雨水、沙塵、鹽霧環境，還需加鍍防水、防油、防塵的憎水保護膜。

金剛石膜：化學氣相沉積金剛石膜具有極高的硬度、導熱率和寬帶透射性，是理想的紅外窗口保護膜，能極大提升鏡片的抗沙蝕、雨蝕能力。

五、波段分析：中波與長波的選擇

電網巡檢紅外吊艙主要工作在兩個大氣窗口波段：

中波紅外：3-5μm

長波紅外：8-14μm

對于電網巡檢，中波紅外具有顯著優勢：

太陽反射干擾小：太陽輻射在3-5μm波段的能量遠低于8-14μm波段，且晴朗天空在該波段是冷背景。這使得MWIR在白天工作時，受陽光反射和天空背景輻射的影響小，圖像對比度高，更易識別目標自身的熱輻射。

適用于中高溫目標：電網熱缺陷的溫度范圍通常從略高于環境溫度（幾十度）到數百度，根據維恩位移定律，其輻射峰值波長正好落在MWIR波段，探測器響應靈敏度更高。

穿透霧霾能力相對較強：對于由微小液滴（<幾微米）構成的薄霧，MWIR的散射損耗小于LWIR。
因此，絕大多數專業級電網巡檢紅外吊艙優先選用中波紅外波段。LWIR主要用于檢測接近環境溫度的目標，在電力行業應用較少。

六、應用指標分析

焦距與視場角：

焦距：決定了圖像的空間分辨率。巡檢吊艙常用變焦鏡頭，如30-150mm焦距。長焦端用于遠距離精細觀測（如分辨單個線夾），短焦端用于大范圍搜索。

視場角：與焦距和探測器尺寸相關。廣角利于搜索，窄角利于詳查。需根據巡檢飛行高度和作業效率需求權衡。

F數：鏡頭焦距與入瞳直徑的比值。小F數（如F/2.0） 意味著更大的通光孔徑，能收集更多紅外光子，提升系統靈敏度和信噪比，對于快速飛行中的瞬間清晰成像和弱溫差探測至關重要。

光學透射率：整個鏡頭在中心波長處的整體透射率。優秀的MWIR鏡頭透射率應>80%（鍍膜后）。高透射率直接提升系統信噪比和測溫準確性。

調制傳遞函數：評價鏡頭成像質量的關鍵指標。要求在工作波段內，空間頻率截止頻率高，且在常用頻率處MTF值>0.3，確保能清晰分辨導線、絕緣子等細小結構。

無熱化設計范圍：鏡片組需在寬溫范圍內（如-40°C至+70°C）保持像面穩定，避免熱離焦。這是通過選用不同dn/dT材料組合或機械主動補償實現的。

環境適應性：鏡片與鏡筒需滿足防塵防水等級、抗振動沖擊、防霉菌等軍標或工業高標準要求，以適應直升機振動和野外多變氣候。

紅外吊艙已成為現代電網智能化巡檢不可或缺的技術裝備。其核心探測性能的優劣，在很大程度上由光學鏡片系統決定。針對電網巡檢中高溫目標探測、晝間作業抗太陽干擾、復雜環境適應等核心需求，當前技術路徑明確：優選中波紅外波段，采用以單晶鍺為核心并結合硫系玻璃等材料的無熱化光學設計，輔以高性能增透與防護鍍膜。

未來發展趨勢在于：

輕量化與低成本化：通過更多非球面和衍射元件，以及模壓工藝，降低SWaP。

多光譜融合：紅外光學與可見光、紫外光學系統深度融合，實現多維度故障診斷。

智能化集成：光學系統與AI識別算法深度協同，在光學設計階段即考慮優化特征提取。

內容聲明：本文僅用于科普介紹，部分圖片源自網絡分享---
