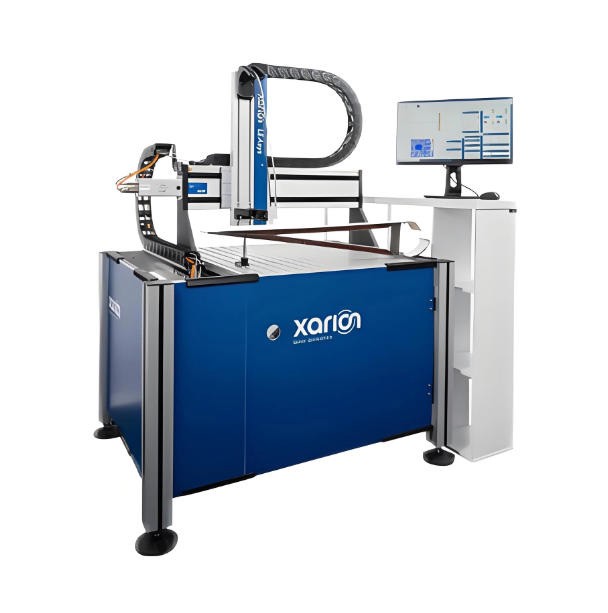

激光超聲波檢測技術代表了無損檢測領域的重大革新，它通過全光學手段實現了傳統接觸式超聲檢測的所有功能。其核心原理可分為兩個相輔相成的過程：

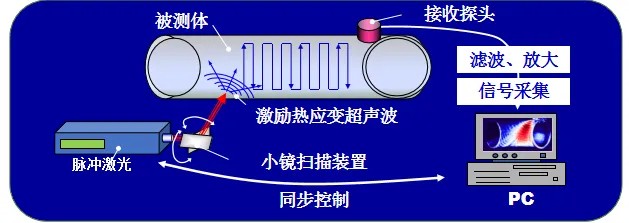

（激光超聲波可視化檢測原理）

激光激發超聲波采用短脈沖激光（通常為納秒或皮秒級）聚焦于材料表面。當激光能量被材料表層吸收時，會產生兩種不同的物理機制：在較低能量密度下，材料吸收光能后發生瞬時熱膨脹，產生寬頻帶的超聲波（熱彈效應）；在較高能量密度下，表面微量物質被等離子化或蒸發，產生類似"光錘"的反沖力，更高效地注入超聲波能量（燒蝕效應）。

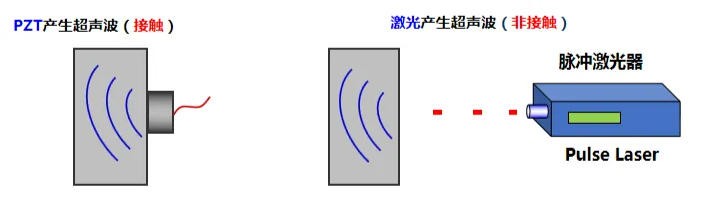

（激光產生超聲波--熱彈和燒蝕）

激光探測超聲波則采用連續激光作為精密"光尺"。當超聲波傳播至材料表面時，會引起納米級的微觀位移。探測激光照射到該區域后，其反射或散射光會攜帶這一振動信息。通過精密的光學干涉技術，這些相位變化被轉換為光強信號，最終重構出完整的超聲波波形；具體為CW激光器發射的激光經分光片后分為探測束和參考光束；探測束入射到工件上，在工件表面發生散射，成為攜帶有工件表面振動信息的信號光束返回激光接收器，信號光束和參考光束在光折變晶體中發生混頻并得到與信號光束相適應的本地振蕩器波束，這兩列波束在光電探測器上產生干涉，得到與工件表面位移成比例的光電流。

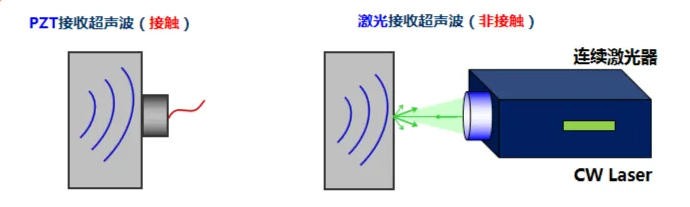

（激光接收超聲波--激光干涉）

一、光學鏡片系統架構：激發與探測的光路設計

１.激發光路的關鍵光學元件

激發光路負責將脈沖激光器的能量精確傳遞到檢測點，其核心元件包括：

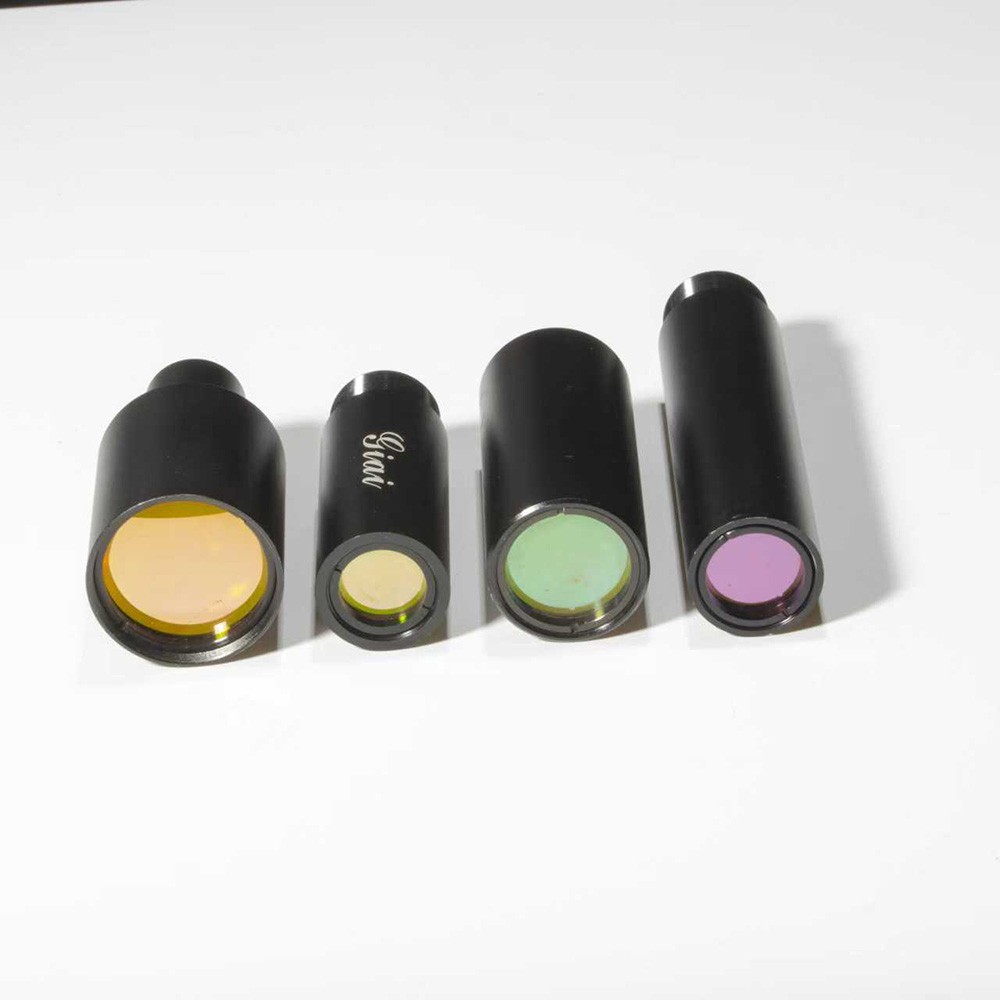

擴束鏡作為光路起點，將激光器輸出的細小光束進行準直擴束，確保后續光學元件能夠均勻受光，同時降低能量密度，保護光學元件。

反射鏡構成光路的"骨架"。高反射率平面鏡（通常針對激光波長優化鍍膜）負責引導光束方向，特別是在復雜的多軸掃描系統中，一系列精密反射鏡構成了光束的傳輸路徑。

聚焦透鏡或F-Theta掃描透鏡是決定檢測性能的關鍵。標準聚焦透鏡將激光束匯聚為微米級光斑，以獲得高空間分辨率和高能量密度。而與掃描振鏡協同工作的F-Theta透鏡則能確保激光束在掃描平面上任意位置都保持最佳聚焦狀態，這對于實現大面積C掃描成像至關重要。

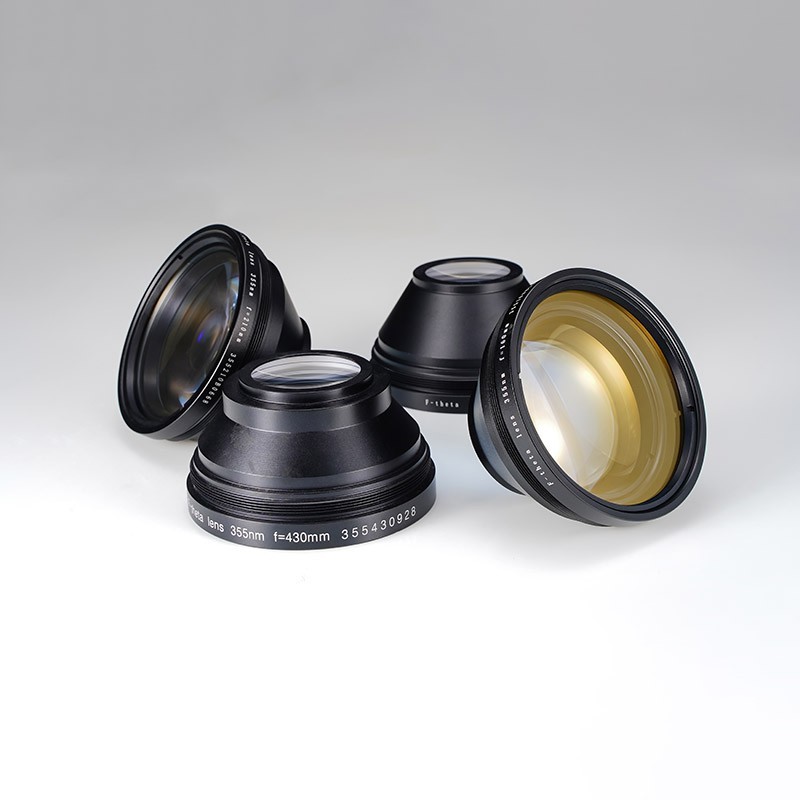

（F-Theta掃描透鏡）

衰減片提供精確的能量控制能力。通過旋轉中性密度衰減片或使用電動可調衰減器，系統可以在熱彈模式與燒蝕模式間靈活切換，適應不同材料的檢測需求。

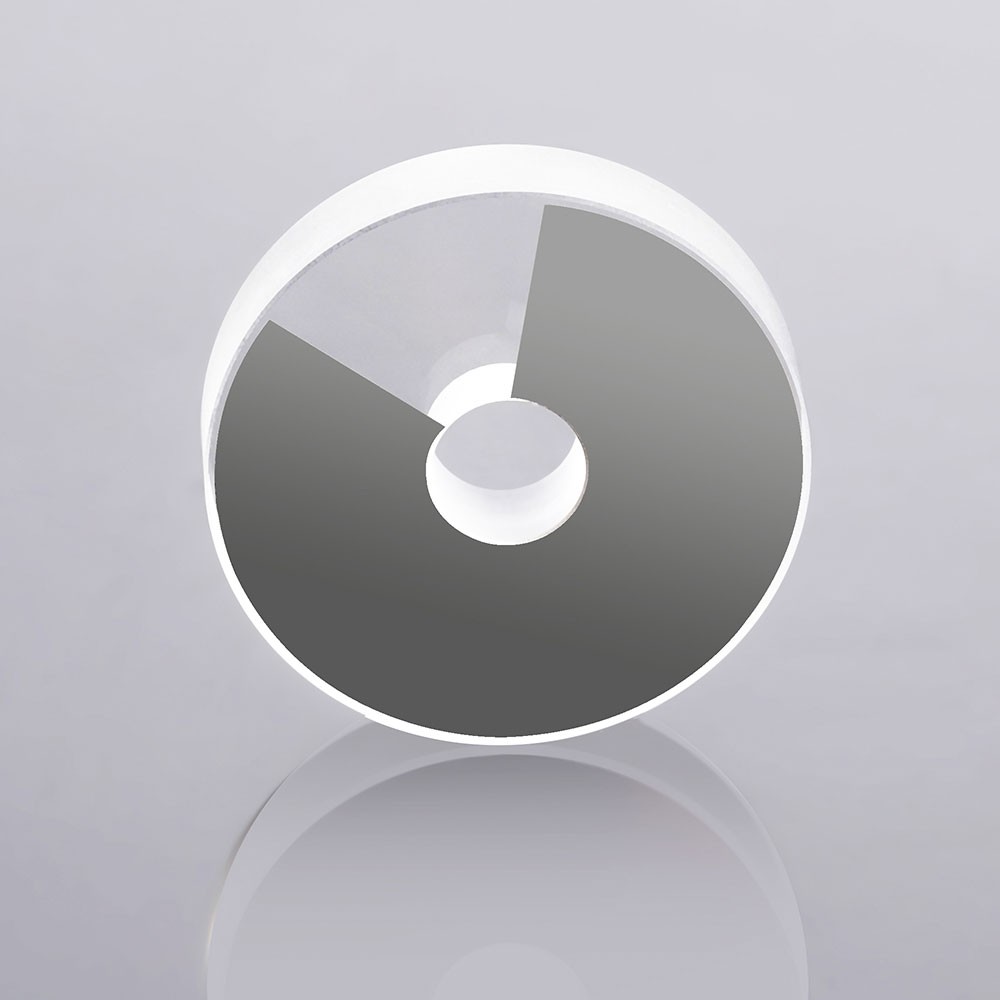

（環形漸變中性衰減片）

２.探測光路的精密光學配置

探測光路需要捕捉納米級的表面振動，對光學元件的精度和穩定性要求極高：

分光鏡與偏振分光棱鏡是構建干涉系統的核心。它們將探測激光分束為樣品光與參考光，其中偏振分光棱鏡能更好地控制光束的偏振態，提高干涉對比度和信號質量。

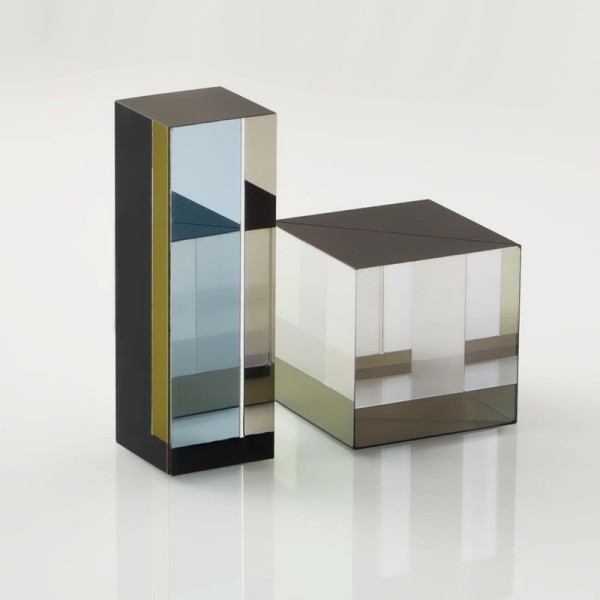

（分光棱鏡）

聲光調制器是外差干涉系統的"心臟"。它通過聲波對晶體的調制作用，為參考光引入固定的頻率偏移（通常為40-200MHz），使探測光與參考光產生外差效應。這種設計使系統對低頻環境振動完全不敏感，極大提高了工業現場的適用性。

聚焦物鏡決定了探測點的空間分辨率。高數值孔徑的物鏡能將探測激光聚焦到極小光斑（可至數微米），與激發光斑精確匹配，實現對微小缺陷的高分辨率檢測。

收集透鏡則專門應對實際檢測中的漫反射表面。對于粗糙或非拋光的工業部件，大孔徑的收集透鏡最大限度地收集散射光信號，確保足夠的信噪比。

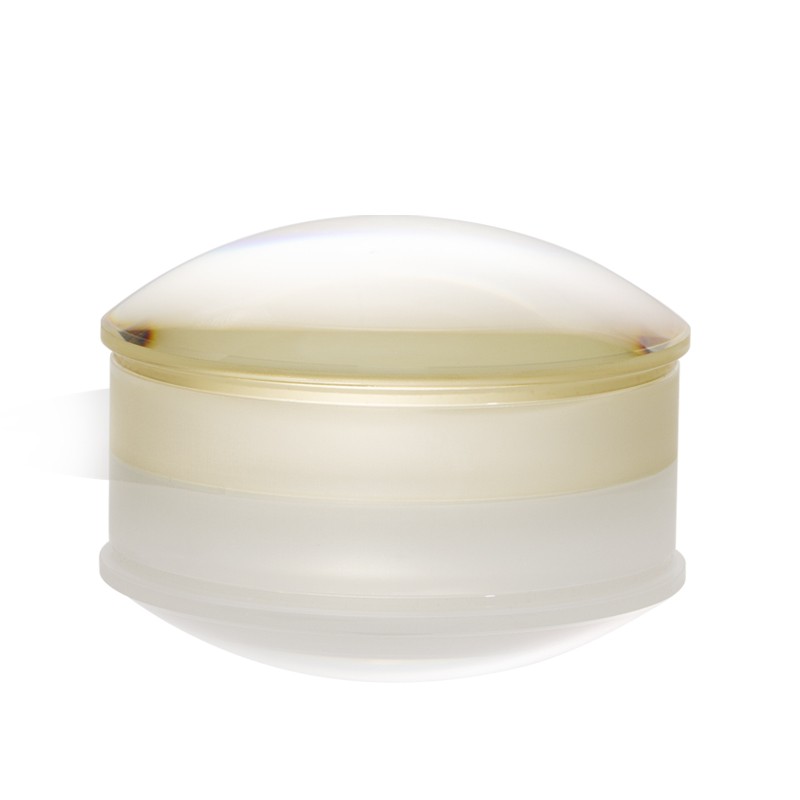

（聚焦透鏡）

二、工程實踐中的光學設計范式

外差干涉式系統：性能導向的經典設計

經典的外差干涉系統采用激發與探測光路分離的設計理念。激發脈沖激光通過獨立的擴束、掃描和聚焦系統照射樣品，而探測連續激光則通過包含AOM的完整干涉儀光路。這種設計的優勢在于：

超高靈敏度：外差干涉對微弱信號有極佳響應

抗干擾能力強：對環境振動和低頻噪聲有天然免疫力

靈活性高：激發與探測點可獨立優化

然而，這種系統需要復雜的光學對準和穩定的機械平臺，多用于實驗室環境和高端科研應用。

同軸共路系統：工業集成的智慧選擇

在實際工業應用中，二向分光鏡的應用徹底改變了系統架構。這種特殊的分光鏡根據波長選擇性工作——對激發脈沖激光波長高透，對探測連續激光波長高反（或反之），從而實現了兩束光的同軸共路傳輸。

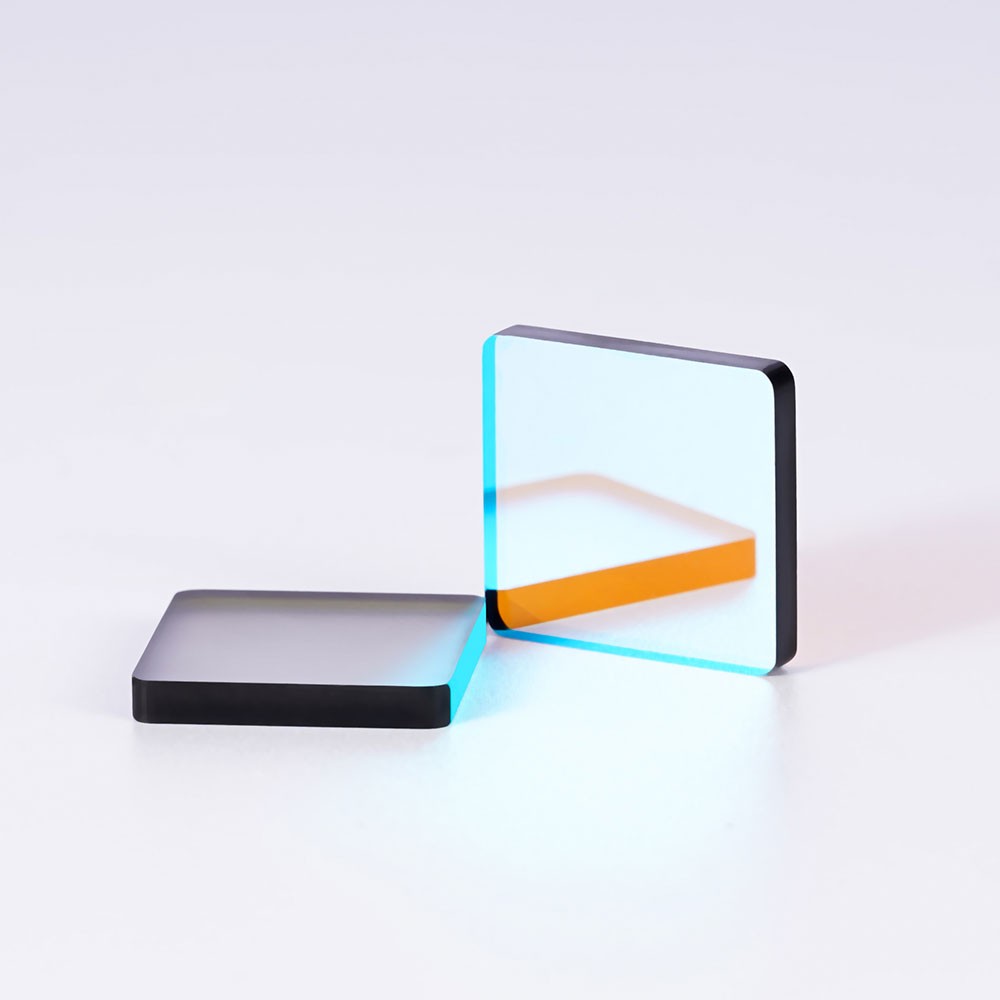

（二向分光鏡）

同軸設計的核心優勢：

結構緊湊性：激發與探測共享同一套掃描和聚焦系統，大幅減少元件數量

固有對準保證：激發點與探測點天然重合，無需復雜的動態對準

機械穩定性：簡化光路意味著更少的失調敏感性和更高的可靠性

掃描效率：無需協調兩套獨立的掃描系統，可實現高速大面積檢測

在這種設計中，反射鏡系統通常采用掃描振鏡形式，由兩個高速精密電機驅動的反射鏡組成，在計算機控制下實現光束的快速二維偏轉。F-Theta透鏡則確保在整個掃描場內保持一致的聚焦性能。

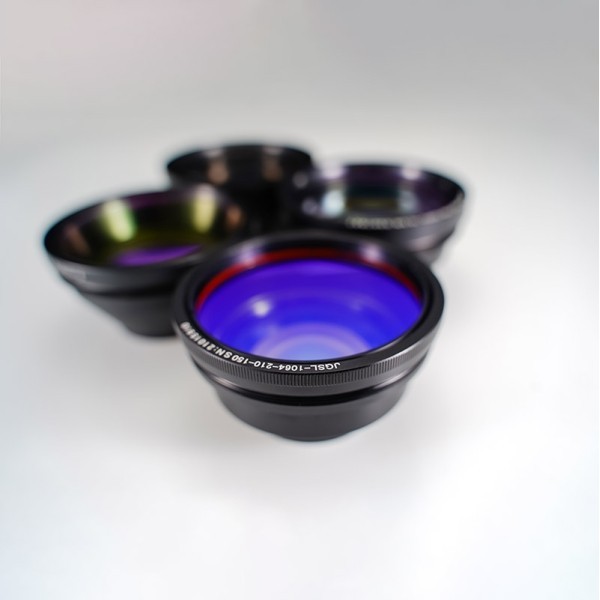

（YAG場鏡）

三、光學鏡片選擇的技術考量因素

波長匹配性：所有光學元件必須針對系統使用的特定激光波長進行優化。對于采用Nd:YAG激光器的系統（基頻1064nm，倍頻532nm），二向分光鏡的設計需要精確匹配這些波長，確保高效率的分光與合束。

功率耐受性：激發光路中的光學元件，特別是聚焦前的最后幾個鏡片，必須能夠承受高峰值功率的脈沖激光而不產生熱透鏡效應或損傷。這通常需要無吸收的介質膜或金屬膜反射鏡。

表面質量要求：探測光路中的光學元件，尤其是干涉儀中的分光鏡和參考鏡，需要λ/10甚至更高的表面平整度，以確保波前質量不被破壞，維持高對比度的干涉。

環境適應性：工業現場的光學系統可能需要考慮溫度穩定性、防塵密封、抗振動設計等。一些高端系統會采用全封閉光路或主動溫控設計。

四、應用場景與光學配置的對應關系

航空航天復合材料檢測通常采用同軸共路設計，配備高速掃描振鏡和大口徑F-Theta透鏡，以實現對大尺寸曲面部件的快速C掃描成像。系統中二向分光鏡的質量直接決定了信噪比和檢測效率。

高溫部件在線監測（如渦輪葉片）需要完全非接觸，常采用外差干涉式系統，通過長工作距離物鏡實現遠程檢測。反射鏡系統可能需要冷卻設計以應對熱輻射環境。

半導體薄膜計量追求極致精度，采用共焦法布里-珀羅干涉儀設計，需要超高品質的光學鏡片和極穩定的機械結構，對溫度波動極為敏感。

工業在線厚度檢測傾向于簡化設計，可能采用光束偏轉法，僅需要基本的反射鏡、聚焦透鏡和位置傳感器，犧牲一定靈敏度換取高速和低成本。

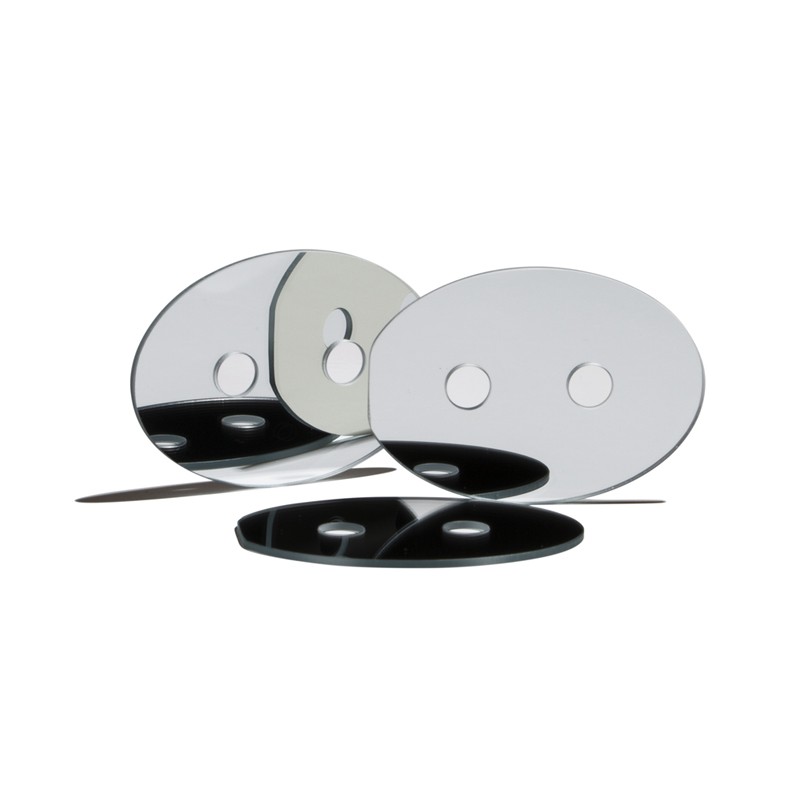

（激光反射鏡）

五、未來發展趨勢與挑戰

光學系統集成化是目前最明顯的趨勢。將激發激光、探測激光、干涉儀和掃描系統集成到單一緊湊模塊中，通過光纖傳輸激光，只在檢測頭內進行必要的聚焦和掃描，這大大提高了系統的可靠性和部署靈活性。

多功能光學設計也在不斷發展。例如，將超聲檢測與熱成像、散斑干涉等技術結合的多模態檢測系統，需要更復雜的光學鏡片組合和切換機制。

自適應光學技術開始被引入，以補償由熱擾動、機械振動或復雜曲面引起的光學像差，這需要引入變形鏡等主動光學元件。

成本與性能的平衡始終是工程應用的核心挑戰。如何在保證檢測性能的前提下，通過光學設計的優化和批量生產降低關鍵鏡片（如高質量二向分光鏡、F-Theta透鏡）的成本，是技術普及的關鍵。

激光超聲波檢測技術的光學系統是一個精密而復雜的光機電一體化工程。從基本的光束傳輸到納米級振動的探測，每一片光學鏡片都扮演著不可替代的角色。在實際應用中，工程師們根據具體需求在經典外差干涉系統與工業友好的同軸共路系統之間做出權衡選擇，其中二向分光鏡的應用正是這種工程智慧的典范。隨著光學制造技術的進步和系統集成度的提高，激光超聲檢測正朝著更智能、更緊湊、更穩健的方向發展，為工業無損檢測開辟了全新的可能性。理解這些光學鏡片的應用原理和設計考量，不僅是設備開發者的必備知識，也是檢測技術使用者優化檢測方案、解讀檢測結果的重要基礎。
